Лебедка ЛМм
Описание
Лебедка электрическая монтажная типа ЛМм предназначена для обеспечения подъемно-транспортных операций в металлургической и горно-шахтной промышленности, на строительных площадках, производстве, а также для комплектации подъемных устройств. Лебедка соответствует профессиональным требованиям, предъявляемым к грузоподъемному оборудованию.

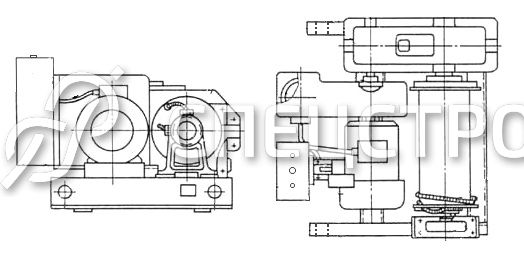

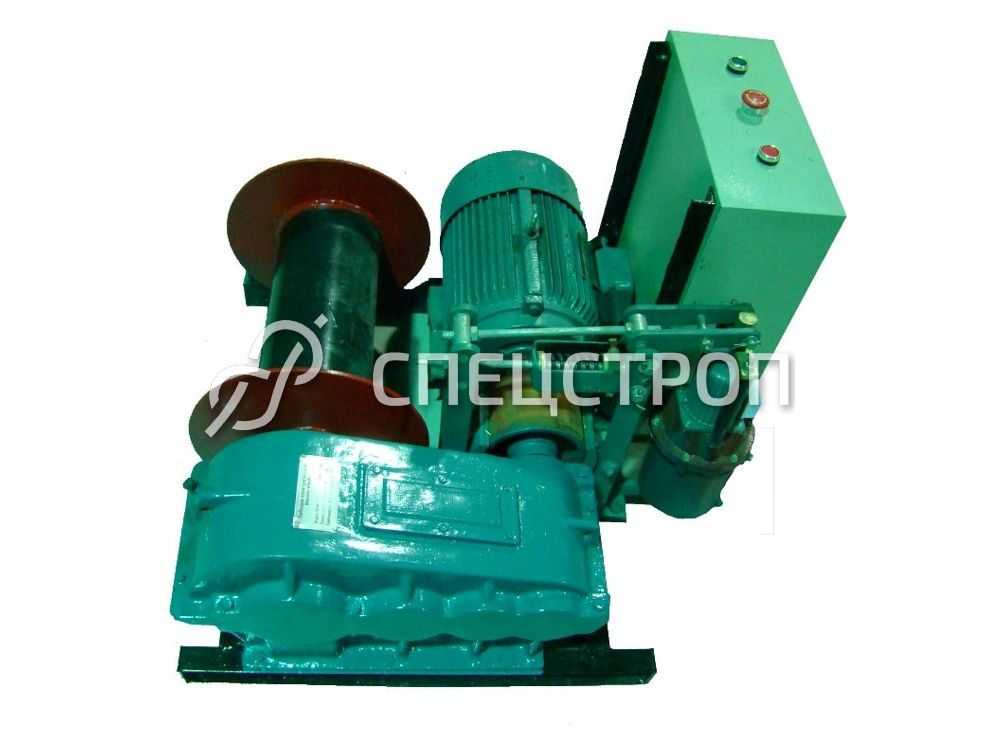

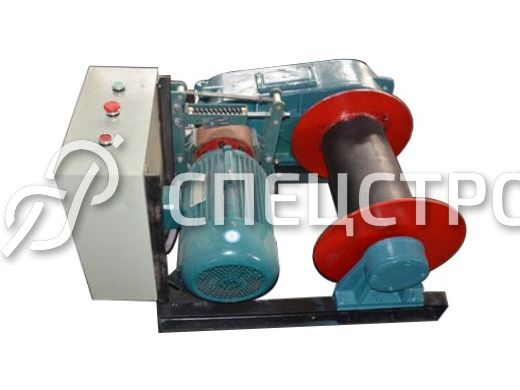

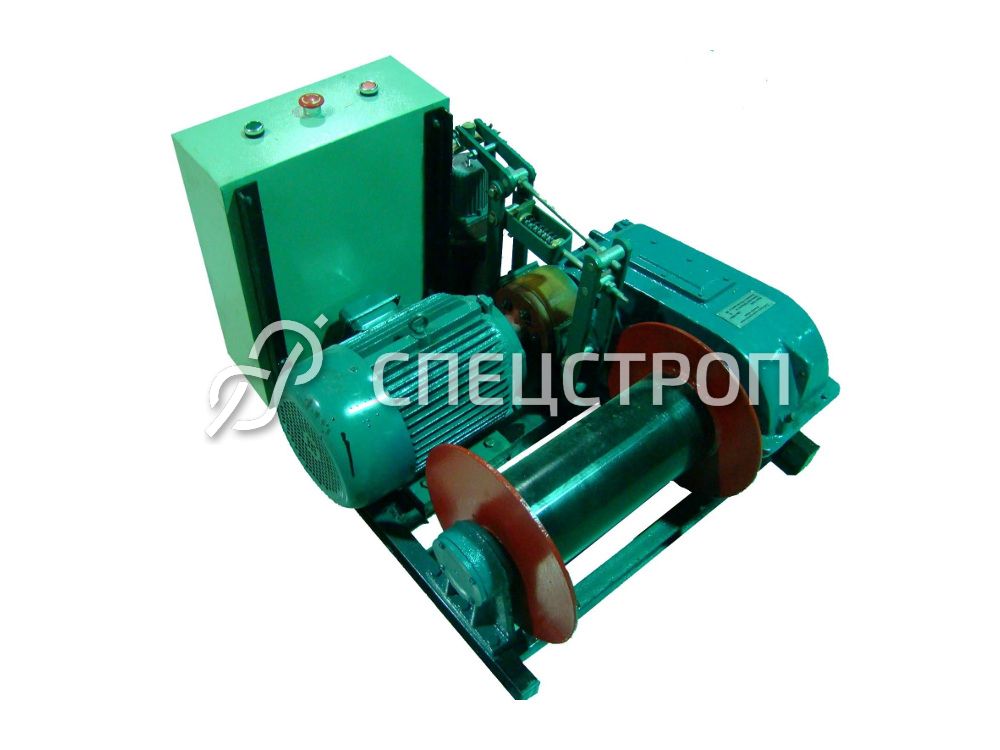

Лебедка состоит из барабана с опорой, редуктора, электродвигателя, колодчного тормоза, муфты и установки пусковой аппаратуры. Узлы смонтированы на общей раме сварной конструкции. Рабочим органом лебедки является барабан, служащий для намотки каната. Барабан сварной конструкции установлен на выходном валу редуктора с одной стороны и на опорной стойке с другой. Крутящий момент на него передается от электродвигателя через цилиндрический редуктор.
Закрепление каната на барабане осуществляется при помощи закрепительных планок. Управление лебедкой производится с помощью поста с тремя кнопками, вмонтированного в ящике электрооборудования.
Лебедка рассчитана на работу в следующих условиях:
- окружающая среда – не взрывоопасная;
- температура окружающей среды от -20°С до +40°С;
- рабочее положение – крепление на горизонтальной площадке;
- климатическое исполнение лебедок – У2;
- режим работы – легкий;
- рабочее напряжение 380В, частота тока 50 Гц.
Масса поднимаемого груза не должна превышать номинальной грузоподъемности лебедки. Канат должен быть надежно закреплен. При полном сматывании каната на барабане должно оставаться не более двух витков каната.
