Трос DIN 3064
Описание
Канат стальной DIN 3064 6-прядный стальной канат типa WS (Warrington-Seal) изготавливается с металлическим и органическим сердечником и соответствует стандарту DIN 3064 (DIN EN 12385-4-2003).

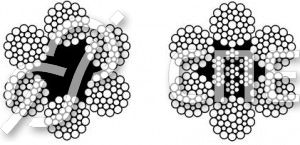

Конструкция каната Din 3064:
канат 6х36 ws iwrc — 6х36 (1+7+7/7+14)+7х7 (1+6) — канат состоит из 6-ти прядей по 36 проволок разного диаметра в каждой + металлический сердечник;
6х36 (1+7+7/7+14)+1 о.с.
Применение стального каната DIN 3064:
- контейнерные краны (канат главного подъема, канат подъема стрелы, канат передвижения тележки)
— мобильные краны (канат главного подъема, канат подъема стрелы)
— грейферные краны, разгрузчики (канат подъема стрелы, канат передвижения тележки, канат закрытия клещей)
— сваезабивное оборудование (канат вспомогательного подъема).
Пример условного обозначения:
Канат стальной DIN 3064 25,0-sZ-Spa-1770/180 SES А1:
Канат стальной DIN 3064 диаметром 25,0 мм., грузового назначения, правой крестовой свивки, нераскручивающийся, рихтованный, маркировочной группы 1960 Н/мм² (200 кгс/мм²), с металлическим сердечником, код смазки А1
Технические характеристики стальных канатов DIN 3064:
| Диаметр каната, мм | Канат с металлическим сердечником | Канат с органическим сердечником | ||||
| Ориентировочная масса 1000 м каната, кг | Маркировочная группа, Н/мм2 | Ориентировочная масса 1000 м каната, кг | Маркировочная группа, Н/мм2 | |||
| 1770 | 1960 | 1770 | 1960 | |||
| Разрывное усилие каната в целом, кН, не менее | Разрывное усилие каната в целом, кН, не менее | |||||
| 8 | 262 | 40,3 | 44,7 | 235 | 37,4 | 41,4 |
| 10 | 409 | 63 | 69,8 | 367 | 58,4 | 64,7 |
| 12 | 589 | 90,7 | 100 | 528 | 84,1 | 93,1 |
| 13 | 691 | 106 | 117 | 620 | 98,7 | 109 |
| 14 | 802 | 124 | 137 | 719 | 114 | 126 |
| 15 | 920 | 142 | 157 | 826 | 131 | 146 |
| 16 | 1 050 | 161 | 179 | 940 | 150 | 166 |
| 17 | 1 180 | 182 | 202 | 1 060 | 169 | 187 |
| 18 | 1 330 | 204 | 226 | 1 190 | 189 | 210 |
| 20 | 1 640 | 252 | 279 | 1 470 | 234 | 259 |
| 22 | 1 980 | 305 | 338 | 1 780 | 283 | 313 |
| 24 | 2 360 | 363 | 402 | 2 110 | 336 | 373 |
| 25 | 2 560 | 394 | 436 | 2 290 | 365 | 404 |
| 26 | 2 760 | 426 | 472 | 2 480 | 395 | 437 |
| 28 | 3 210 | 494 | 547 | 2 880 | 458 | 507 |
| 29 | 3 440 | 530 | 587 | 3 090 | 491 | 544 |
| 30 | 3 680 | 567 | 628 | 3 300 | 526 | 582 |
| 32 | 4 190 | 645 | 715 | 3 760 | 598 | 662 |
| 34 | 4 730 | 728 | 807 | 4 240 | 675 | 748 |
| 35 | 5 010 | 772 | 855 | 4 500 | 716 | 792 |
| 36 | 5 300 | 817 | 904 | 4 760 | 757 | 838 |
| 38 | 5 910 | 910 | 1008 | 5 300 | 843 | 934 |
| 39 | 6 220 | 958 | 1061 | 5 580 | 888 | 984 |
| 40 | 6 540 | 1008 | 1116 | 5 870 | 935 | 1035 |
| 41 | 6 880 | 1059 | 1173 | 6 170 | 982 | 1087 |
| 44 | 7 920 | 1220 | 1351 | 7 110 | 1131 | 1252 |
| 45 | 8 280 | 1276 | 1413 | 7 430 | 1183 | 1310 |
| 45,5 | 8 470 | 1305 | 1445 | - | - | - |
| 48 | 9 420 | 1452 | 1608 | 8 460 | 1346 | 1490 |
| 52 | 11 060 | 1704 | 1887 | 9 920 | 1579 | 1749 |
| 54 | 11 930 | 1837 | 2035 | 10 700 | 1703 | 1886 |
| 56 | 12 830 | 1976 | 2188 | 11 510 | 1832 | 2028 |
| 59 | 14 240 | 2193 | 2429 | - | - | - |
