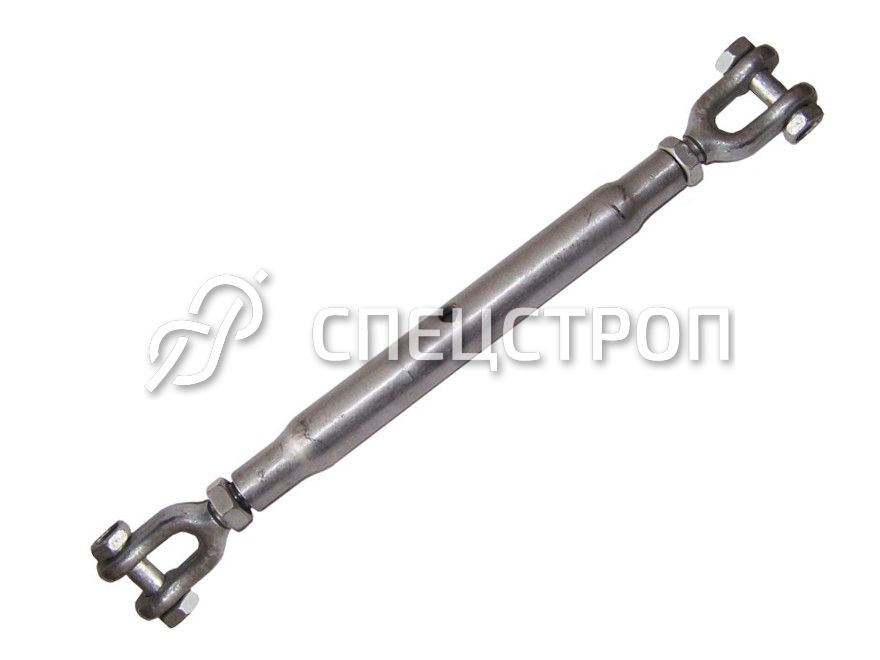

Талреп грузовой вилка-вилка DIN 1478
Описание
Талреп вилочный DIN 1478 — грузовой талреп предназначенный для изменения длины и регулировки натяжения канатов и тросов, жесткого крепления стоячего такелажа, крепления перевозимого или монтируемого оборудования или другого тяжелого груза. Повышенные прочностные характеристики позволяют использовать данный талреп при проведении подъемно-транспортных работ в составе грузозахватных приспособлений или самостоятельно.
Конструкция

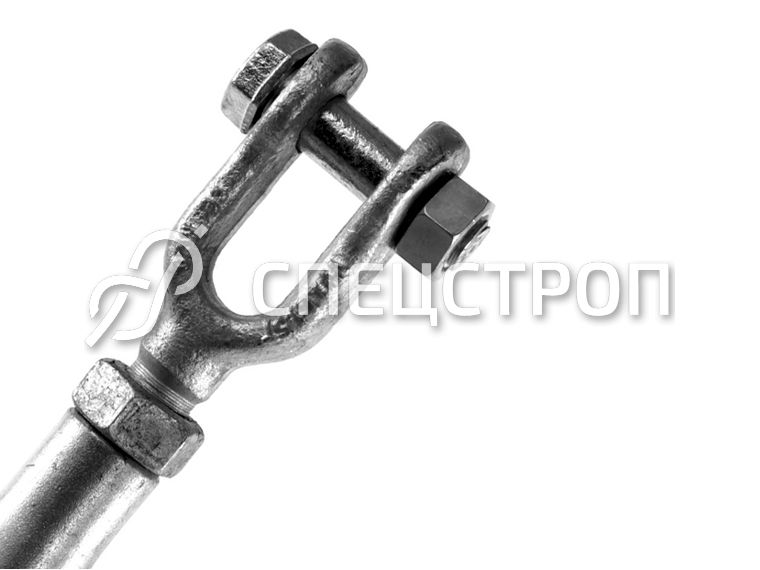

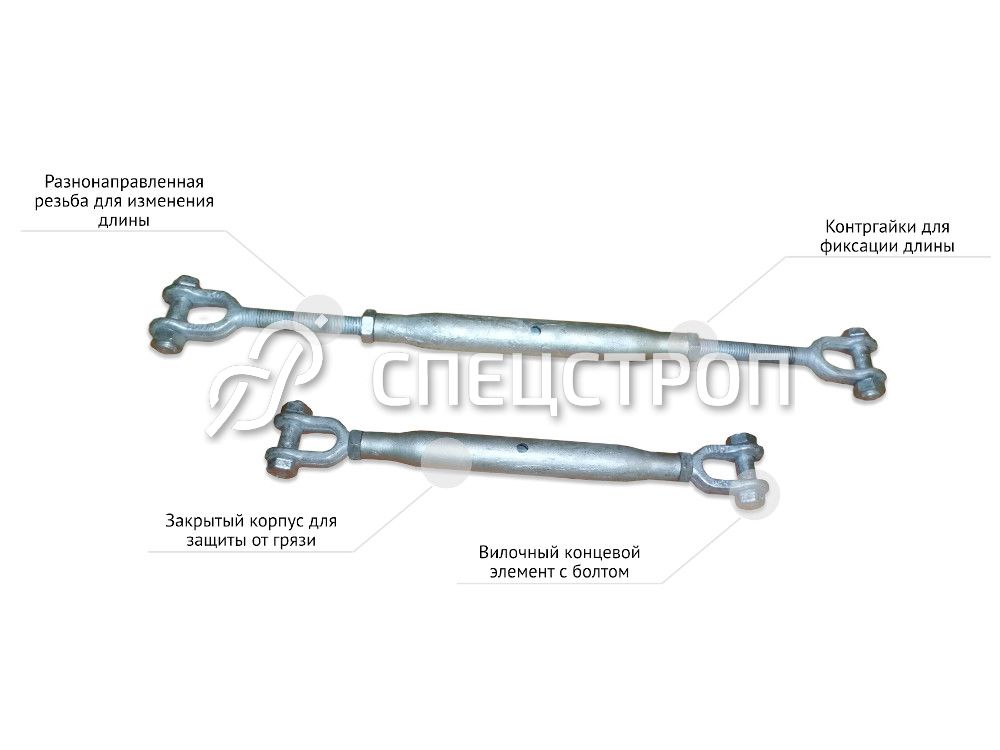

Талреп изготавливается из легированный стали с цинковым покрытием, это обеспечивает устойчивость конструкции к погодным условиям и другим вредным внешним воздействиям. Зыкрытый корпус (муфта) обеспечивает необходимую прочность и защиту от попадания абразивных веществ на рабочие органы. После установки и регулировки натяжения, положение талрепа фиксируется двумя контргайками.
При эксплуатации следует помнить, что данное изделие рассчитано только на линейные нагрузки, боковых нагрузок на соединение быть не должно.

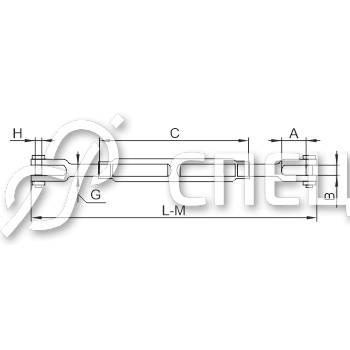

| Обозначение | Г/п, т | A | B | C | H | L | M | Вес, кг |
| М22 | 0,0 | 40 | 25 | 217 | 16 | 405 | 525 | 2,81 |
| М10 | 0,38 | 23 | 7 | 124 | 8 | 235 | 328 | 0,39 |
| М12 | 0,5 | 26 | 9 | 230 | 10 | 355 | 505 | 0,66 |
| М16 | 0,76 | 39 | 11 | 165 | 12 | 335 | 445 | 1,22 |
| М20 | 1,2 | 40 | 13 | 205 | 16 | 375 | 525 | 2,25 |
| М24 | 2,2 | 47 | 13 | 255 | 20 | 465 | 625 | 3,37 |
