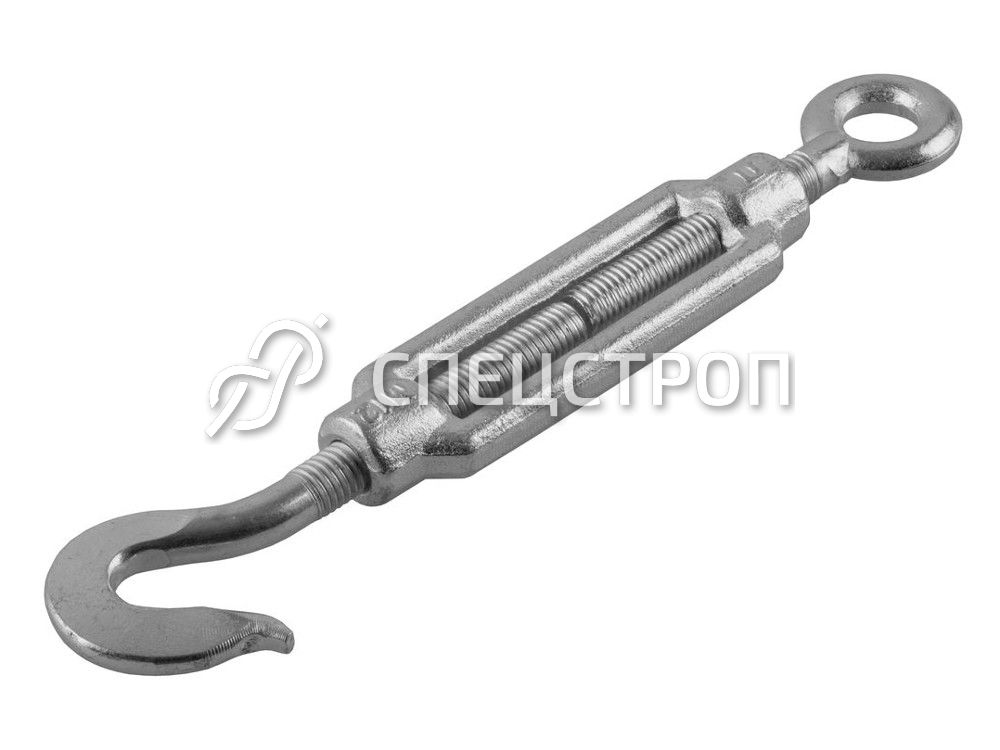

Талрепы DIN 1480 крюк-кольцо
Описание
Талреп — это такелажное приспособление, с помощью которого производится регулировка степени натяжения канатов, тросов и цепей. Кроме того, талреп широко используется в качестве компенсатора длины, поддерживающего и страхующего такелажного устройства.
Талрепы могут использоваться только для линейного усилия натяжения, т.е. вдоль оси, особое внимание следует обратить на исключение перегрузок. Не предназначен для проведения грузоподъемных операций.
Конструкция

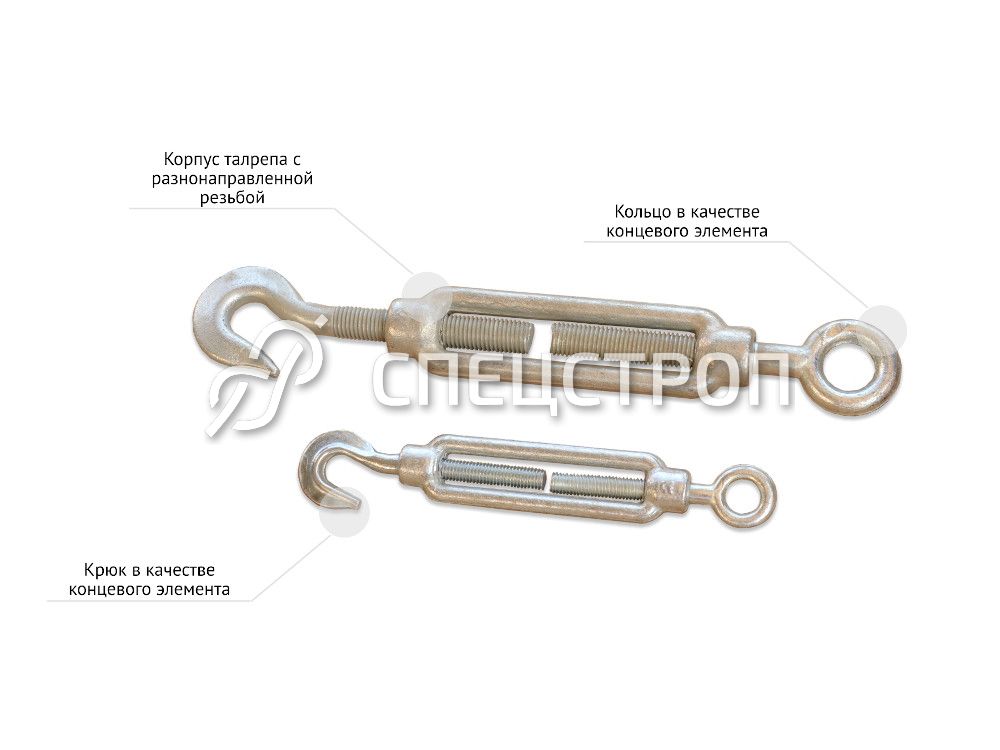

Талреп изготавливается методом штамповки из легированной стали с последующим нанесением цинкового покрытия, представляет собой два вкручивающихся в муфту винта с противоположной резьбой. Натяжение тросов регулируется вращением центрального корпуса (муфты), при котором винты сдвигаются к центру.

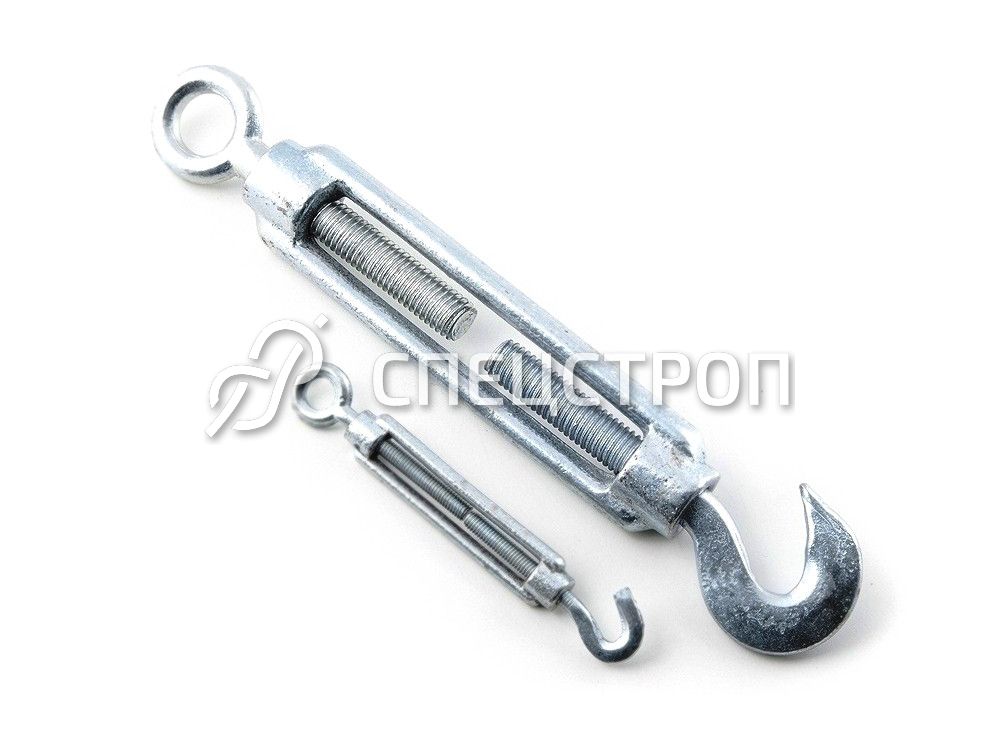

В зависимости от исполнения концов винтов и их комбинаций, талрепы можно поделить на следующие модификации: «крюк-крюк», «кольцо-кольцо», «крюк-кольцо». Все элементы конструкции являются взаимозаменяемыми, при условии соблюдения типоразмеров.

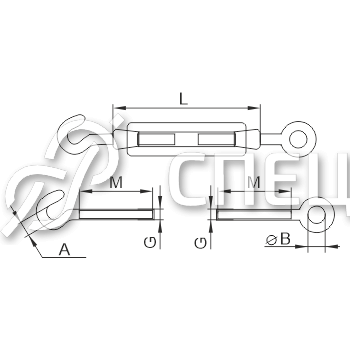

| Обозначение | Г/п, т | A | B | L | M | Вес, кг |
| М6 | 0,23 | 8 | 9 | 110 | 55 | 0,067 |
| М8 | 0,36 | 11 | 10 | 110 | 57 | 0,15 |
| М10 | 0,54 | 13 | 14 | 125 | 68 | 0,22 |
| М12 | 1,0 | 16 | 16 | 125 | 70 | 0,43 |
| М14 | 1,3 | 18 | 18 | 140 | 75 | 0,54 |
| М16 | 1,6 | 20 | 22 | 170 | 88 | 0,8 |
| М20 | 2,35 | 21 | 24 | 200 | 105 | 1,45 |
| М22 | 3,27 | 24 | 28 | 220 | 118 | 1,86 |
| М24 | 4,5 | 26 | 28 | 255 | 135 | 2,5 |
| М27 | 5,2 | 29 | 34 | 255 | 135 | 3,835 |
| М28 | 5,67 | 29 | 34 | 255 | 135 | 5,4 |
| М30 | 6,84 | 34 | 31 | 255 | 135 | 5,4 |
