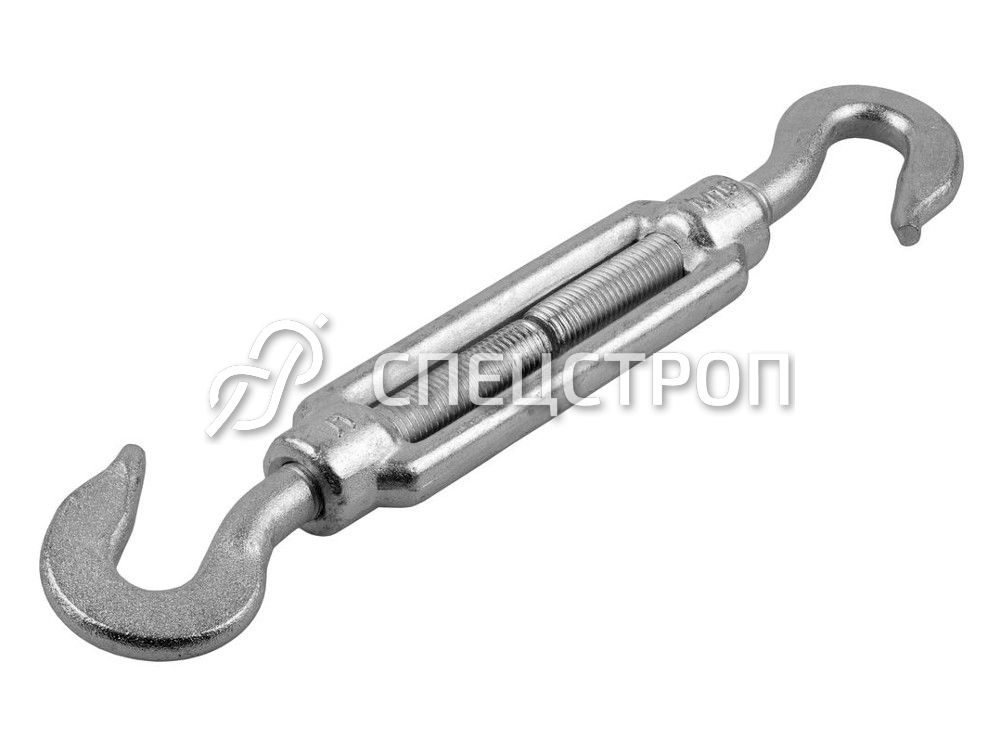

Талрепы DIN 1480 крюк-крюк

Грузоподъёмность

По вопросам можно позвонить:

+7 902 207-75-50


Характеристики

Артикул: 100246


Описание

Талреп — это такелажное приспособление, с помощью которого производится регулировка степени натяжения канатов, тросов и цепей. Кроме того, талреп широко используется в качестве компенсатора длины, поддерживающего и страхующего такелажного устройства.

Талрепы могут использоваться только для линейного усилия натяжения, т.е. вдоль оси, особое внимание следует обратить на исключение перегрузок. Не предназначен для проведения грузоподъемных операций.

Конструкция

Талреп изготавливается методом штамповки из легированной стали с последующим нанесением цинкового покрытия, представляет собой два вкручивающихся в муфту винта с противоположной резьбой. Натяжение тросов регулируется вращением центрального корпуса (муфты), при котором винты сдвигаются к центру.

В зависимости от исполнения концов винтов и их комбинаций, талрепы можно поделить на следующие модификации: «крюк-крюк», «кольцо-кольцо», «крюк-кольцо». Все элементы конструкции являются взаимозаменяемыми, при условии соблюдения типоразмеров.

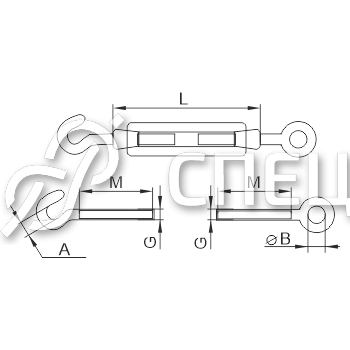

Обозначение Г/п, т A L M Вес, кг
М6 0,23 9 110 55 0,067
М8 0,36 8 110 57 0,15
М10 0,54 8 125 68 0,22
М12 1,0 16 125 70 0,43
М14 1,3 18 140 75 0,54
М16 1,6 20 170 88 0,8
М20 2,35 24 200 105 1,45
М22 3,27 24 220 118 1,86
М24 4,5 8 255 135 2,5
М27 5,2 29 255 135 3,835
М28 5,67 29 255 135 5,4
М30 6,84 31 255 135 5,4
