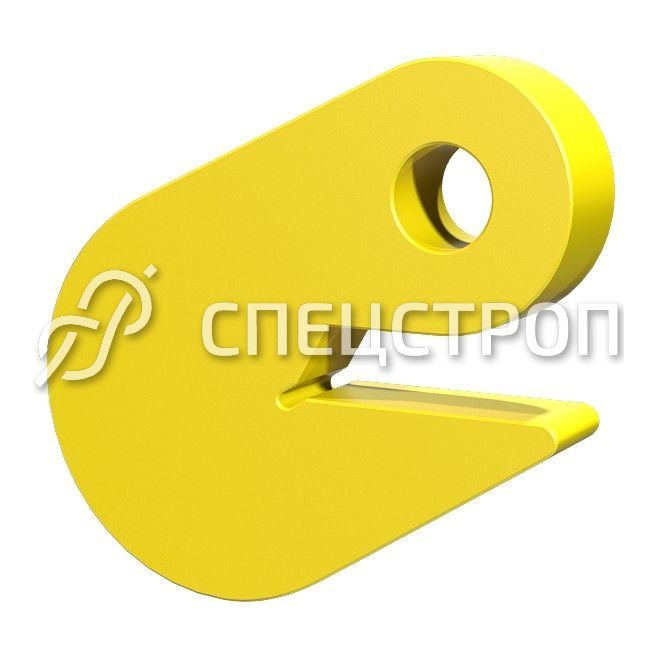

Захват для труб ЗТ
Описание

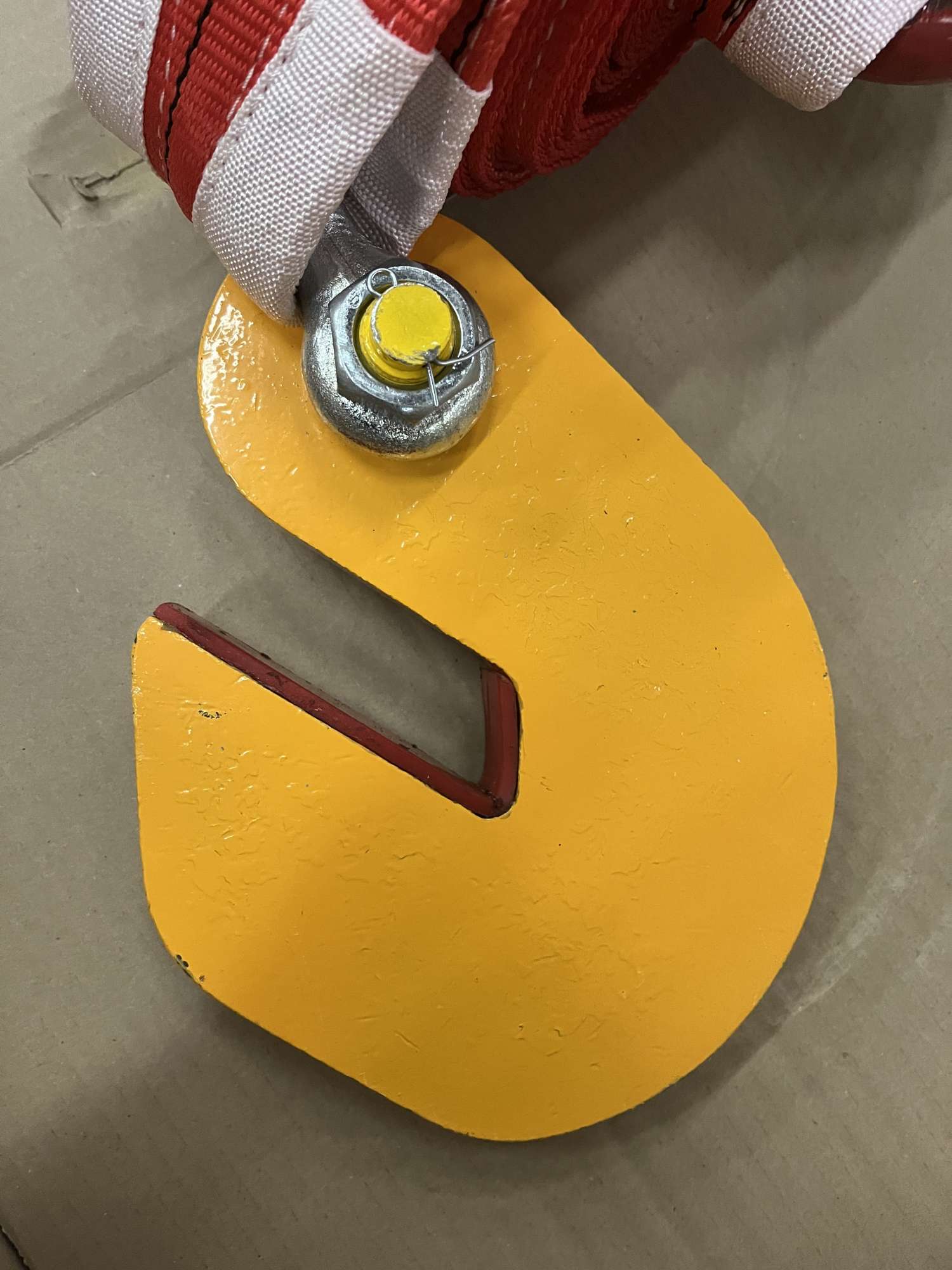

Торцевой захват для труб ЗТ предназначен для подъема и перемещения труб и аналогичных грузов в горизонтальном положении. Рекомендуется к использованию при прокладке и монтаже трубопровода, либо на производстве труб.
Конструкция
Захват позволяет надежно закрепить груз, при этом гарантирует сохранность кромки трубы, а так же сохранность торцов разделки труб под сварку. Захват работает с трубами с толщиной стенки от 8 до 32мм и массой до 12,5т.
Для более бережного подъема груза возможна дополнительная комплектация полиуретановыми накладками. Захват обладает малым собственным весом, удобен в работе, возможна строповка груза захватом данного типа одним работником.

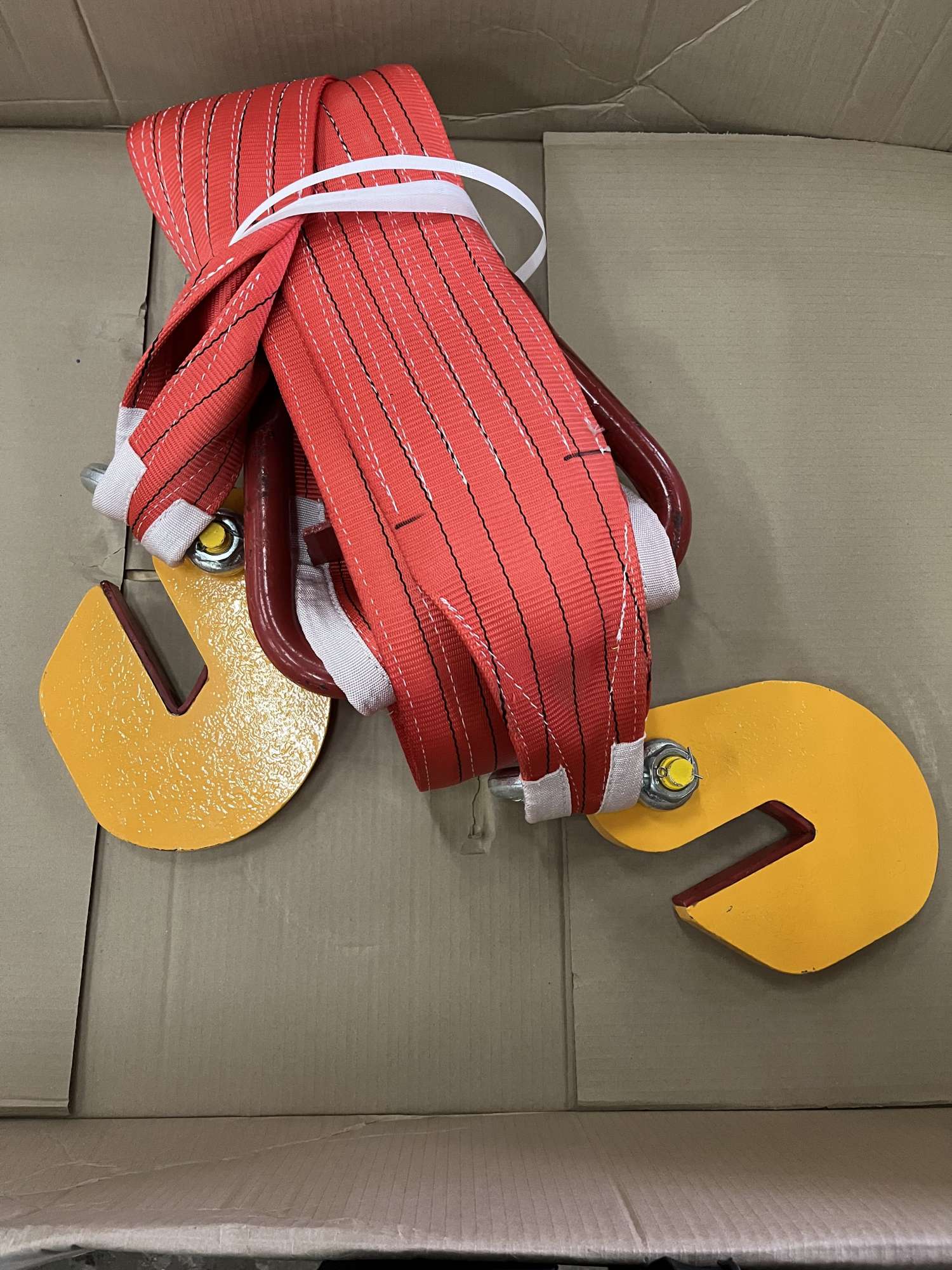

Захват работает в паре на стропе типа 2СК, или с подвесом на траверсе. При строповке трубы необходимо учитывать, что безопасным для работы является угол отклонение от вертикали от 30° до 60°.

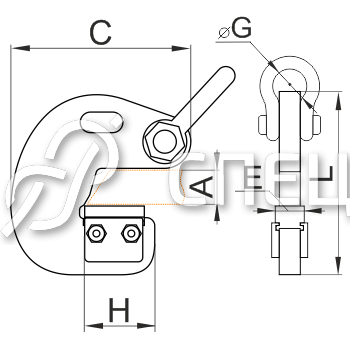

| Обозначение | Г/п, т | A | C | H | L | G | Вес, кг |
| ЗТ-А-1,6 (скоба) | 1,6 | 15 | 75 | 23 | 70 | 18 | 0,68 |
| ЗТ-А-2,0 (скоба) | 2,0 | 18 | 84 | 26 | 81 | 18 | 0,84 |
| ЗТ-А-3,2 (скоба) | 3,2 | 29 | 104 | 41 | 101 | 21 | 1,8 |
| ЗТ-А-4,0 (скоба) | 4,0 | 34 | 122 | 49 | 121 | 24 | 2,9 |
| ЗТ-А-5,0 (скоба) | 5,0 | 35 | 137 | 53 | 129 | 27 | 4,1 |
| ЗТ-А-6,3 (скоба) | 6,3 | 35 | 142 | 54 | 138 | 27 | 4,8 |
| ЗТ-А-8,0 (скоба) | 8,0 | 35 | 144 | 52 | 140 | 30 | 6,6 |
| ЗТ-А-10,0 (скоба) | 10,0 | 35 | 172 | 59 | 162 | 37 | 10,36 |
| ЗТ-А-12,5 (скоба) | 12,5 | 35 | 181 | 59 | 171 | 40 | 14,7 |

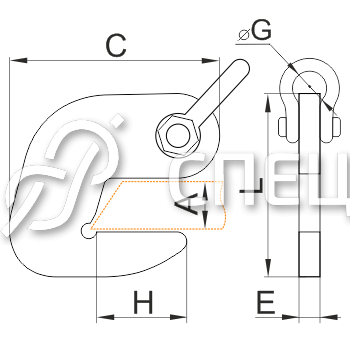

| Обозначение | Г/п, т | A | C | H | L | G | Вес, кг |
| ЗТ-Б-1,6 (скоба) | 1,6 | 15 | 102 | 37 | 100 | 18 | 1,18 |
| ЗТ-Б-2,0 (скоба) | 2,0 | 18 | 106 | 35 | 102 | 18 | 1,4 |
| ЗТ-Б-3,2 (скоба) | 3,2 | 29 | 139 | 46 | 139 | 21 | 3,0 |
| ЗТ-Б-4,0 (скоба) | 4,0 | 34 | 153 | 50 | 150 | 24 | 4,5 |
| ЗТ-Б-5,0 (скоба) | 5,0 | 35 | 180 | 60 | 176 | 27 | 6,7 |
| ЗТ-Б-6,3 (скоба) | 6,3 | 35 | 175 | 58 | 170 | 27 | 7,5 |
| ЗТ-Б-8,0 (скоба) | 8,0 | 35 | 205 | 68 | 195 | 30 | 11,0 |
| ЗТ-Б-10,0 (скоба) | 10,0 | 35 | 241 | 82 | 226 | 36 | 16,7 |
| ЗТ-Б-12,5 (скоба) | 12,5 | 35 | 254 | 85 | 230 | 40 | 22,7 |
