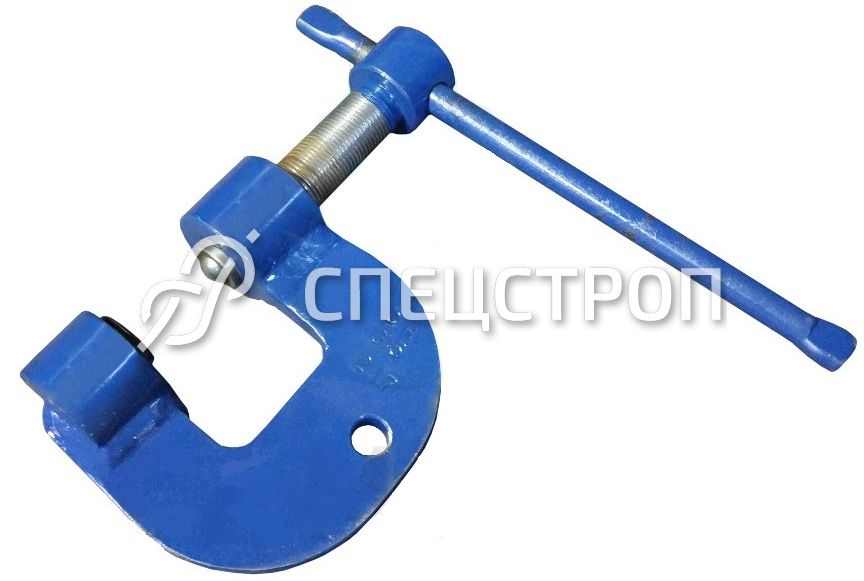

Грузоподъемная струбцина

По вопросам можно позвонить:

+7 902 207-75-50


Характеристики

Артикул: 100110


Описание

Струбцины предназначены для подъема и перемещения в вертикальном положении листового металла и аналогичных грузов. Могут использоваться для стягивания и кантования изделий при проведении монтажных, сварочных, сборочных работ.

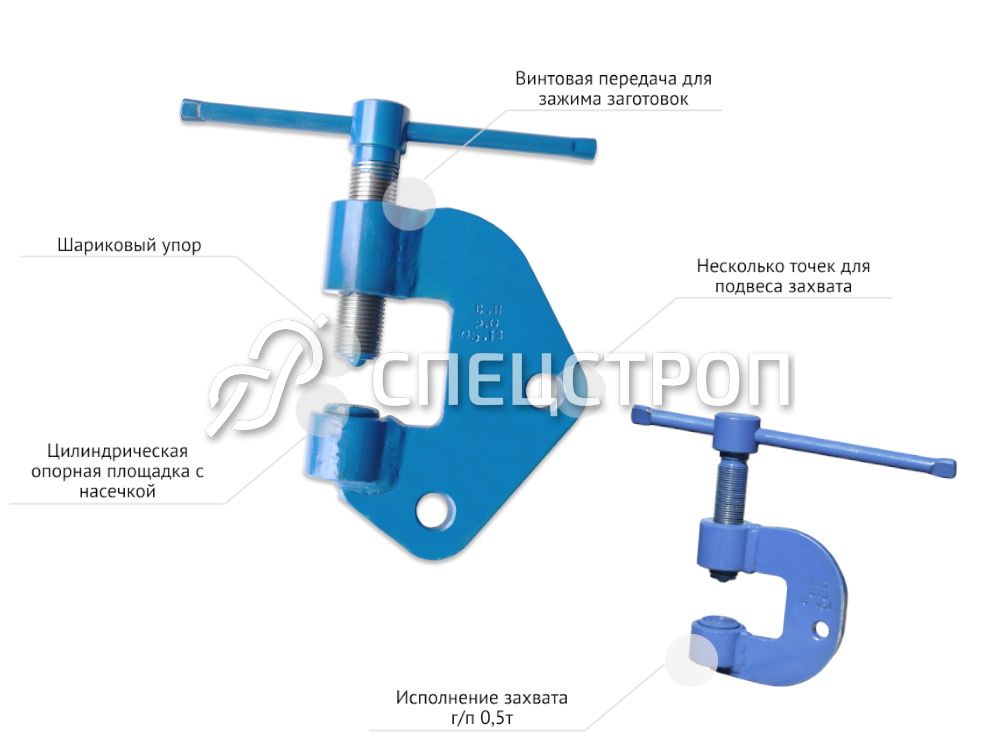

Изделие является аналогом струбцин по ОСТ24.897.03-74. Конструкция струбцины аналогична модели Монтажная Струбцина с рядом модернизаций. Опорная площадка на винте струбцины представляет собой запрессованный в тело винта шарик. Это уменьшает площадь соприкосновения, но значительно увеличивает контактное давление.

В теле струбцины используется круглая опорная площадка с контактными ребрами. Подобная опорная пятка используется на эксцентриковых захватах для листа и отлично себя зарекомендовала. Конструкция нижней пяты и винта гарантирует прижимное усилие необходимое для обеспечения номинальной грузоподъемности.

Комплектуется скобой G2130 соответствующей грузоподъемности.


Г/п, т A B C L G Вес, кг
0,5 28 60 136 138 14 2,8
2,0 60 60 184 232 24 6,3
3,0 75 63 194 256 24 7,9
5,0 100 75 240 336 40 21,5
