Захват для горизонтального подъема листа ЗГЛ
Описание
Захваты ЗГЛ применяются в различных отраслях промышленности для подъема и перемещения листового материала в горизонтально положении (аналог DHQ).
Конструкция

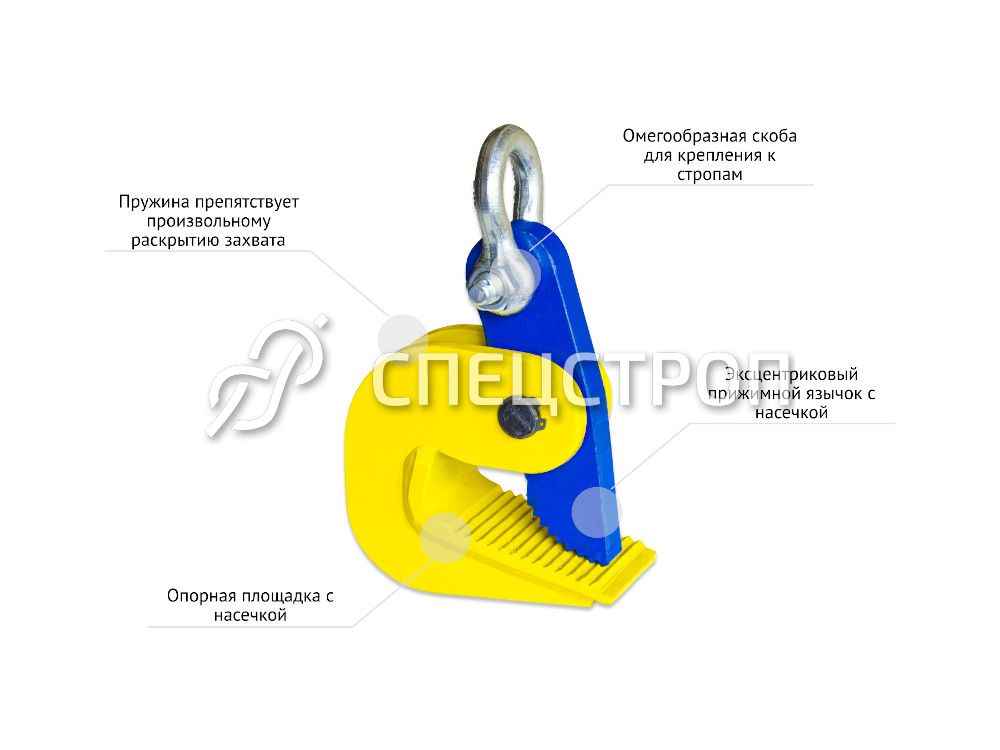

Захват относится к эксцентриковому типу. Рабочий элемент захвата создает значительную контактную нагрузку, нанесенная в контактной зоне насечка способствует надежной фиксации груза. По этой причине рекомендуется использовать захват для работы с грузами, имеющими твердую поверхность, например листовой прокат металлов.
Рекомендуется использовать не менее четырех захватов ЗГЛ с подвесом на траверсе. Грузоподъемность одного захвата составляет до 5т, при работе четырьмя захватами грузоподъемность достигает до 12,5т, зев захвата позволяет крепить груз толщиной до 125мм.

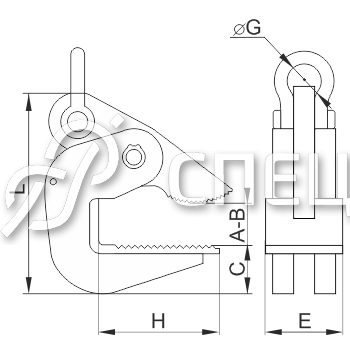

Обозначение | Г/п, т | A | B | C | H | L | G | Вес, кг |
ЗГЛ-3,2 (скоба)-пара | 0,0 | - | - | - | - | - | 0,0 | |
ЗГЛ-4,0 (скоба)-пара | 0,0 | - | - | - | - | - | 0,0 | |
ЗГЛ-5,0 (скоба)-пара | 0,0 | - | - | - | - | - | 0,0 | |
ЗГЛ-1,0 (скоба) | 1,0 | - | 20 | 38 | 82 | 142 | 29,5 | 1,88 |
ЗГЛ-1,0 (скоба)-пара | 1,0 | - | 20 | 38 | 82 | 142 | 29,5 | 0,0 |
ЗГЛ-1,6 (скоба) | 1,6 | - | 40 | 45 | 112 | 188 | 33,3 | 3,7 |
ЗГЛ-1,6 (скоба)-пара | 1,6 | - | 40 | 45 | 122 | 188 | 33,3 | 0,0 |
ЗГЛ-2,5 (скоба) | 2,5 | - | 60 | 64 | 143 | 260 | 42,9 | 8,0 |
ЗГЛ-2,5 (скоба)-пара | 2,5 | - | 60 | 64 | 143 | 260 | 42,9 | 0,0 |
ЗГЛ-3,2 (скоба) | 3,2 | - | 45 | 46 | 110 | 240 | 42,9 | 7,5 |
ЗГЛ-4,0 (скоба) | 4,0 | 20 | 100 | 88 | 184 | 338 | 50,8 | 16,5 |
ЗГЛ-5,0 (скоба) | 5,0 | 60 | 125 | 92 | 194 | 387 | 57,9 | 35,0 |
