Захват для бетонных плит
Описание

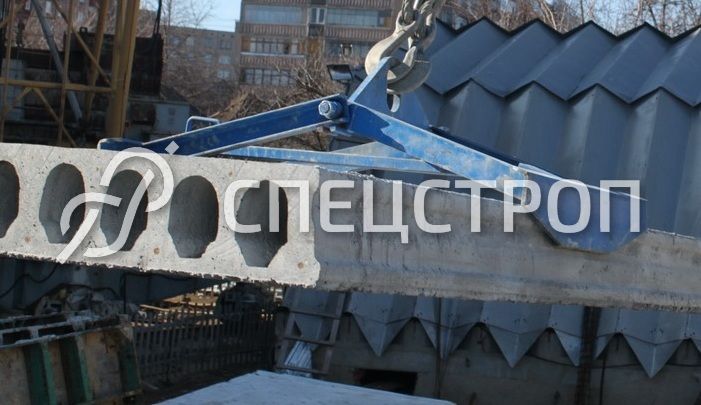

Захват предназначен для подъема и перемещения плит перекрытия и аналогичных изделий ЖБИ. Может применяться как при складировании плит, так и при их монтаже на строительном объекте.

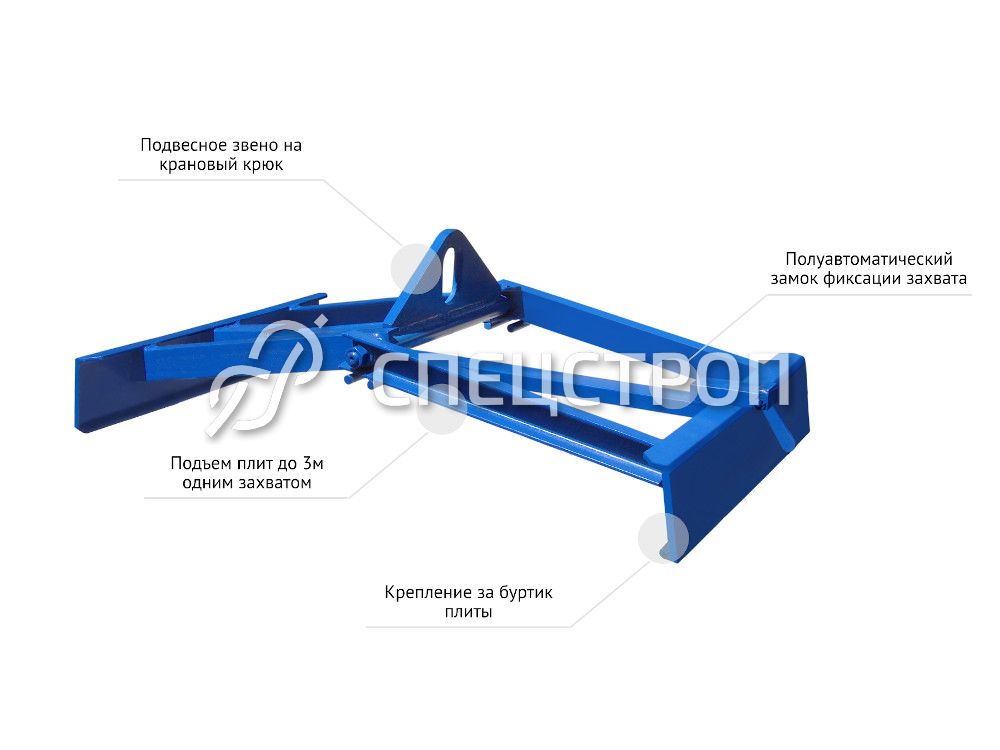

Захват представляет собой приспособление клещевого типа с автоматическим (основное исполнение) или полуавтоматическим замком. Управление автоматическим захватом осуществляет оператор крана, перевод замка в открытое/закрытое положение производится в момент полного опускания захвата на плиту.
При установке захвата с полуавтоматическим замком на плиту, стропальщик выставляет замок в рабочее положение, при подъеме осуществляется зажим плиты за буртик или иные выступающие элементы, расстроповка груза происходит в автоматическом режиме без участия стропальщика.
Допускается подъем плит длинной до 3м одним захватом. При работе парой захватов необходимо использовать траверсу. Использование пары захватов на стропе типа 2СК не рекомендуется.

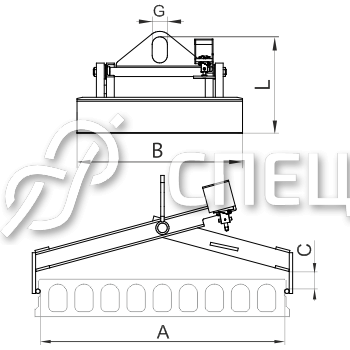

| Г/п, т | A | B | C | L | G | Вес, кг |
| 0,8 | 668 | 760 | 61 | 367 | 70х120 | 54,0 |
| 0,8 | 710 | 760 | 77 | 417 | 70х120 | 59,0 |
| 1,0 | 868 | 760 | 61 | 394 | 70х120 | 57,0 |
| 2,5 | 982 | 760 | 61 | 394 | 70х120 | 66,0 |
| 2,5 | 1151 | 760 | 61 | 416 | 70х120 | 68,0 |
| 2,5 | 1471 | 760 | 61 | 442 | 70х120 | 73,0 |
| 2,5 | 1151 | 1400 | 61 | 999 | 120х250 | 125,0 |
| 5,0 | 1470 | 1400 | 61 | 1067 | 120х250 | 201,0 |
