Захват для колонн

Оптом дешевле
Штук

По вопросам можно позвонить:

8 800 2-348-348, +7 902 207-75-50


Характеристики

Артикул: 100104


Описание

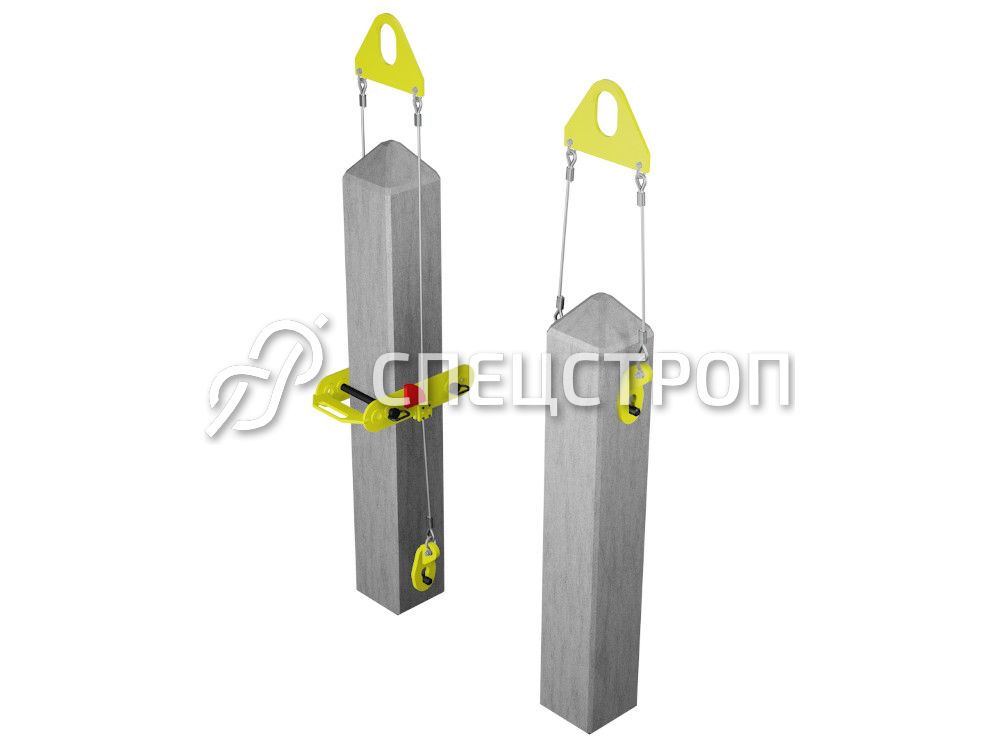

Захваты используются в строительстве для монтажа и складирования несущих колонн. Изготавливаем захваты в двух исполнениях — с креплением за нижнее технологическое отверстие (ЗС-КН) и с креплением за верхнее технологическое отверстие (ЗС-КВ).

Конструкция

Конструктивно, захваты для колонн представляют собой штыревые захваты — в качестве основного несущего элементы выступает штырь (палец). Для подвеса на крановый крюк используется траверса, в качестве гибких тяговых элементов обычно выступают канатные стропы.

В состав захватов ЗС-КН входит направляющая рама, необходимая для удержания колонны в вертикальном положении. При кантовании или подъеме колонны из горизонтального положения происходит огибание канатов по специальным направляющим на раме, без повреждения тела каната.

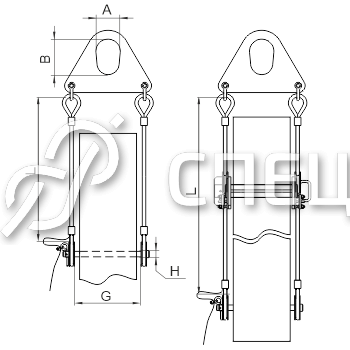

Обозначение Г/п, т A B H L G Вес, кг
ЗС-КВ-4,0-300/400 4,0 150 230 45 2350 400 87,045
ЗС-КВ-4,5-300/400/500 4,5 150 230 45 1400 400/500 50,0
ЗС-КВ-5,0-300/400 5,0 150 230 65 3000 300/400 98,0
ЗС-КВ-12,5-500/600 12,5 225 - 80 5200 600 0,0
ЗС-КВ-15,0-500 15,0 170 380 64 5500 500 148,0
ЗС-КВ-17,0-600 17,0 220 320 60 2000 600 160,475

Обозначение Г/п, т A B H L G Вес, кг
ЗС-КН-1,6-265-5000 1,6 100 200 25 8000 265 38,698
ЗС-КН-5,0-400-5000 5,0 150 230 45 5000 400 0,0
ЗС-КН-5,0-400-9000 5,0 220 350 50 9000 400 216,237
ЗС-КН-6,6-500 6,6 220 350 50 8300 500 0,0
ЗС-КН-10,0-400-10000 10,0 220 350 70 11100 440 264,398
ЗС-КН-12,5-400-9000 12,5 220 350 80 13700 400 446,248
