Звено РТ1 ГОСТ 25573-82
Описание

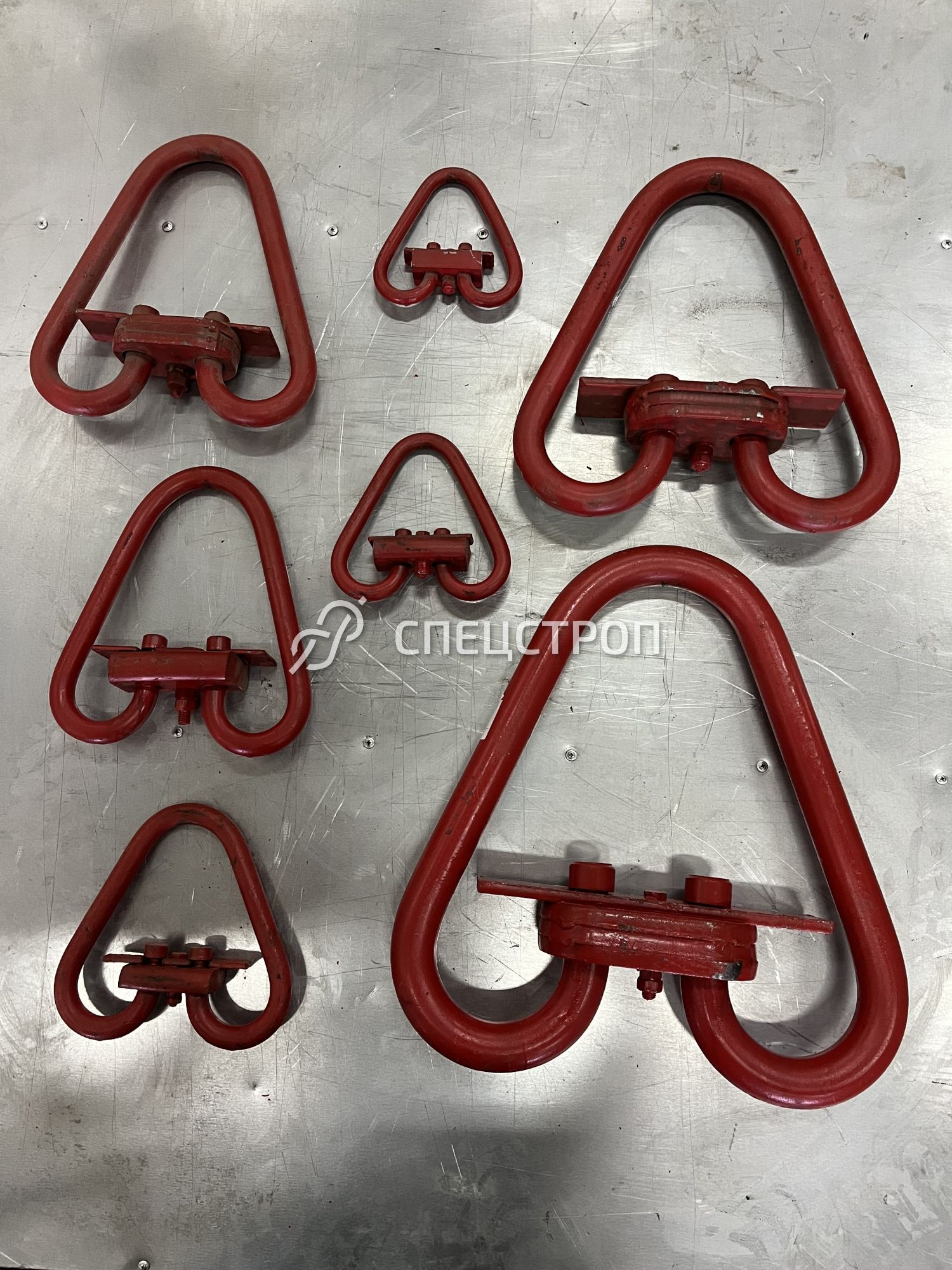

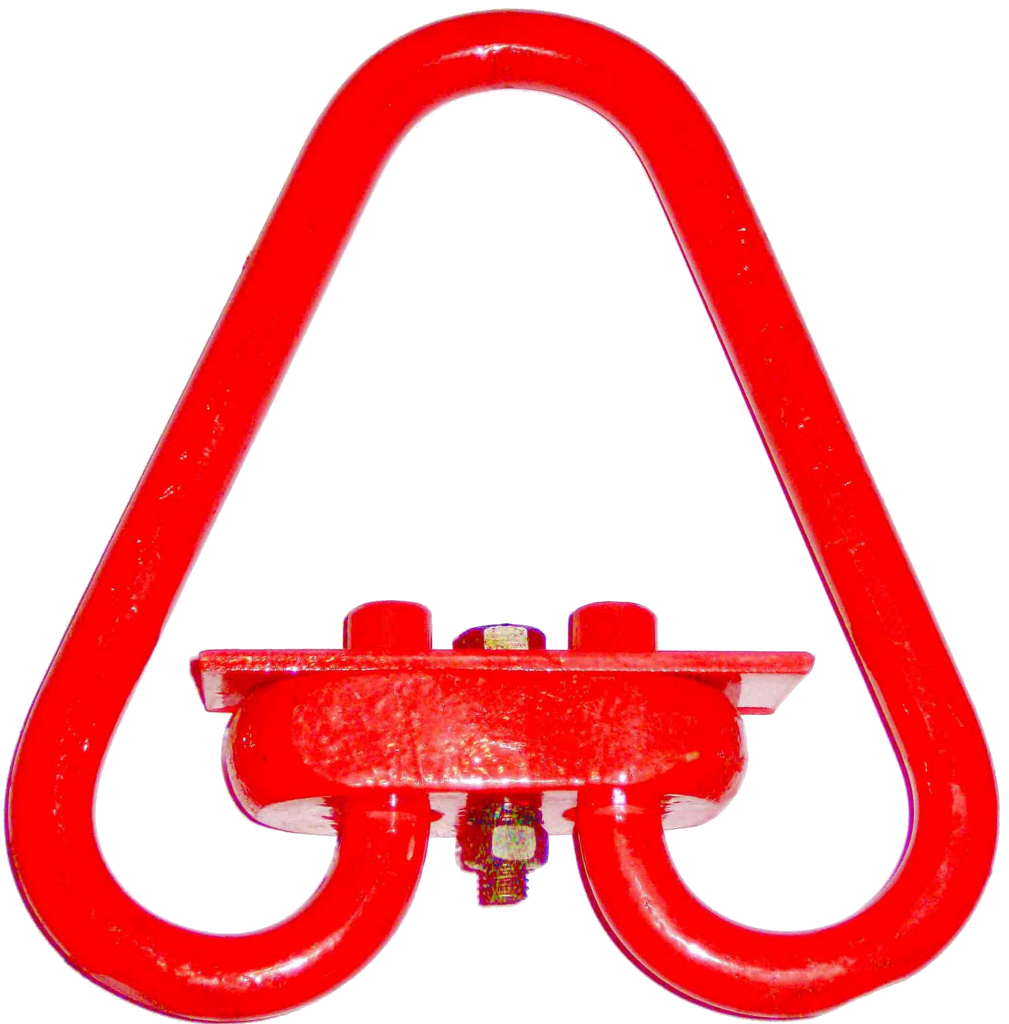

Звено РТ (звено разъёмное треугольное) является соединительным элементом, использующимся для сцепки грузовых конструкций. Это верхний концевой элемент стропы. Благодаря своей треугольной форме, звено РТ используется при изготовлении многоветьевых стропов (в том числе чётных — 2СК, 4СК, 6СК и 8СК).
Метод изготовления: гибка круглой стали — в горячем или холодном состоянии. Отличительной чертой звеньев РТ3 от РТ1 является их форма: в звеньях РТ3 вершина более вытянута, а диаметр прута меньше.

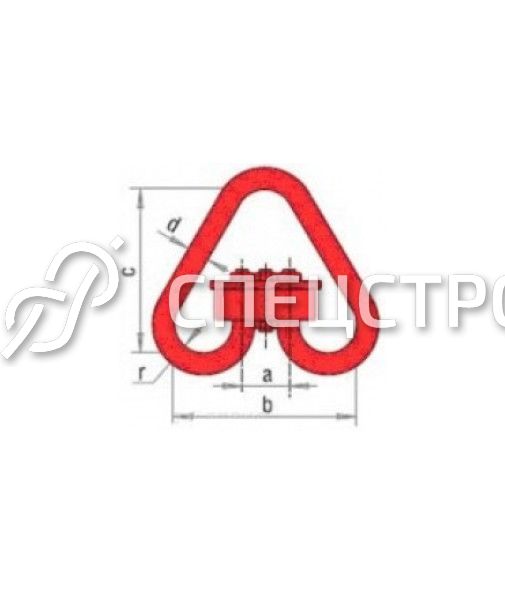

| Обозначение звена | Допускаемая нагрузка,т | d | a | b | c | e | r | r₁ | Вес штуки, кг |
| ГОСТ 25573-82 | мм | ||||||||
| РТ1-0,63 | 0,63 | 14 | 32 | 126 | 115 | 57 | 20 | 20 | 1,00 |
| РТ1-0,8 | 0,80 | ||||||||
| РТ1-1,0 | 1,00 | ||||||||
| РТ1-1,25 | 1,25 | 16 | 38 | 142 | 130 | 66 | 22 | 22 | 1,33 |
| РТ1-1,6 | 1,60 | 18 | 156 | 140 | 73 | 25 | 25 | 1,69 | |
| РТ1-2,0 | 2,00 | 20 | 42 | 174 | 160 | 90 | 30 | 30 | 2,29 |
| РТ1-2,5 | 2,50 | 22 | 50 | 192 | 175 | 100 | 32 | 32 | 3,00 |
| PТ1-3,2 | 3,20 | 25 | 55 | 200 | 185 | 35 | 35 | 4,12 | |
| PТ1-4,0 | 4,00 | 28 | 60 | 228 | 215 | 128 | 40 | 40 | 5,76 |
| PТ1-5,0 | 5,00 | 32 | 68 | 260 | 240 | 142 | 45 | 45 | 8,50 |
| PТ1-6,3 | 6,30 | 35 | 74 | 289 | 265 | 160 | 50 | 50 | 11,00 |
| PТ1-8,0 | 8,00 | 40 | 82 | 322 | 295 | 185 | 55 | 55 | 15,48 |
| PТ1-10,0 | 10,00 | 45 | 90 | 355 | 325 | 195 | 60 | 60 | 22,40 |
| PТ1-12,5 | 12,50 | 50 | 100 | 390 | 360 | 215 | 65 | 65 | 30,00 |
| PТ1-16,0 | 16,00 | 55 | 110 | 423 | 395 | 235 | 75 | 75 | 41,10 |
