Звено Ов2 ГОСТ 25573-82
Описание

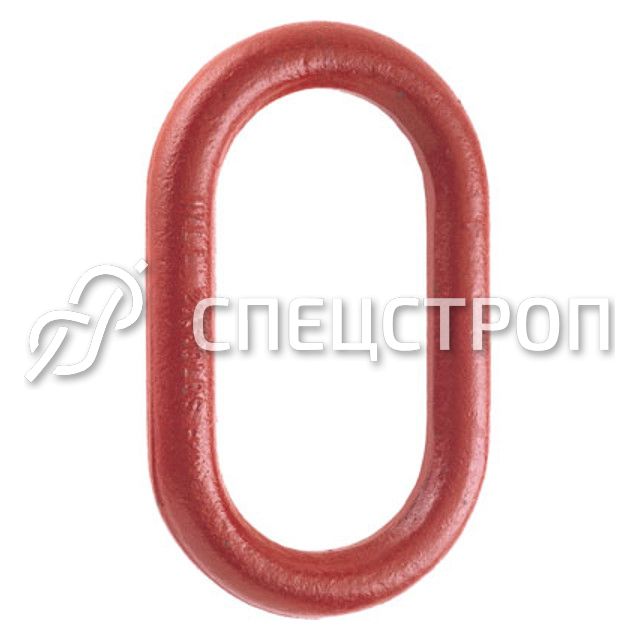

Звено овальное типа Ов используется при изготовлении строп всех типов в качестве верхнего концевого элемента. Звено изготавливается из круглой стали методом гибки в холодном или горячем состоянии. После гибки концы звеньев свариваются контактной стыковой сваркой, сварной шов располагается на прямолинейном участке звена. Звенья проходят термообработку и нормализацию/закалку до соответствующей климатического исполнения твердости металла.
Звено овальное исполнения Ов2 имеет больший диаметр, что позволяет использовать такое звено при изготовлении строп небольшой грузоподъемности, которые впоследствии будут эксплуатироваться на кранах с большим крановым крюком.

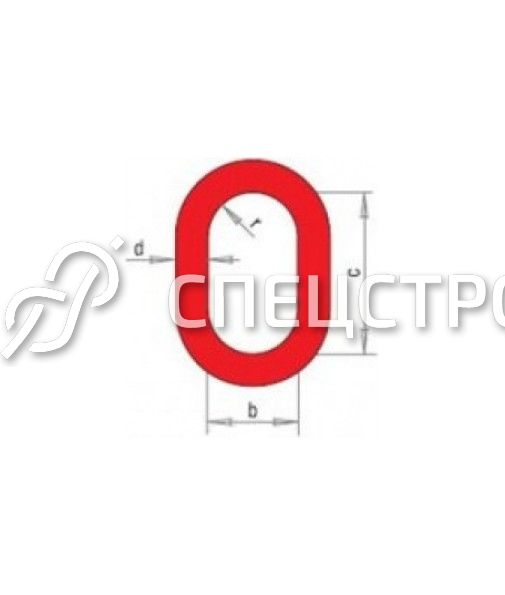

| Обозначение звена | Допускаемая нагрузка, т | d | b | c | r | Вес шт., кг |
| ГОСТ 25573-82 | мм | |||||
| 0в2-0,5 | 0,50 | 14 | 70 | 120 | 35 | 0,439 |
| 0в2-0,63 | 0,63 | 16 | 0,584 | |||
| 0в2-0,8 | 0,80 | 18 | 90 | 150 | 45 | 0,916 |
| 0в2-1,0 | 1,00 | 20 | 1,146 | |||
| 0в2-1,25 | 1,25 | 22 | 1,408 | |||
| 0в2-1,6 | 1,60 | 25 | 120 | 180 | 60 | 2,226 |
| 0в2-2,0 | 2,00 | 2,226 | ||||
| 0в2-2,5 | 2,50 | 28 | 2,827 | |||
| 0в2-3,2 | 3,20 | 32 | 3,769 | |||
| 0в2-4,0 | 4,00 | 36 | 150 | 230 | 75 | 5,944 |
| 0в2-5,0 | 5,00 | 40 | 7,468 | |||
| 0в2-6,3 | 6,30 | 42 | 8,298 | |||
| 0в2-8,0 | 8,00 | 50 | 12,145 | |||
| 0в2-10,0 | 10,00 | 56 | 220 | 350 | 110 | 21,796 |
| 0в2-12,5 | 12,50 | 56 | 25,285 | |||
| 0в2-16,0 | 16,00 | 65 | 30,087 | |||
| 0в2-20,0 | 20,00 | 72 | 37,617 | |||
