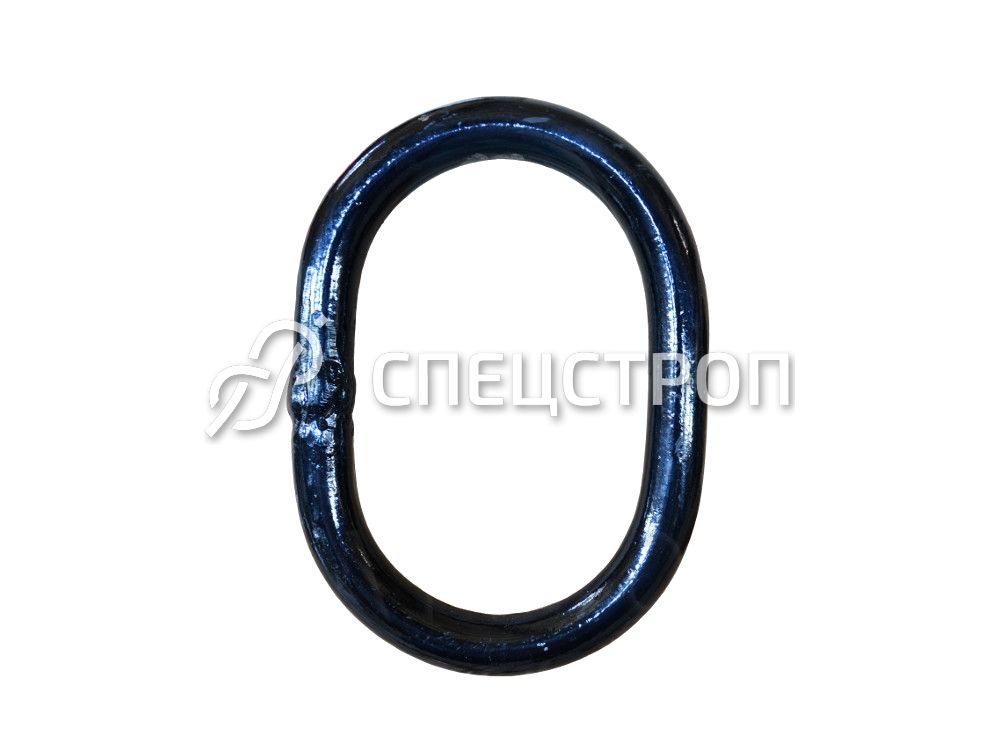

Звено Ов1 ГОСТ 25573-82
Описание
Звено овальное типа Ов1 используется при изготовлении строп всех типов в качестве верхнего концевого элемента. Звено изготавливается из круглой стали методом гибки в холодном или горячем состоянии. После гибки концы звеньев свариваются контактной стыковой сваркой, сварной шов располагается на прямолинейном участке звена. Звенья проходят термообработку и нормализацию/закалку до соответствующей климатического исполнения твердости металла.

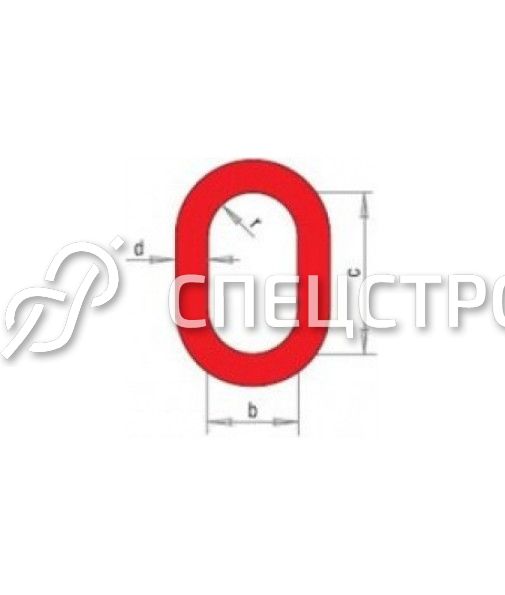

| Обозначение звена | Допускаемая нагрузка, т | d | b | c | r | Вес штуки, кг |
| ГОСТ 25573-82 | мм | |||||
| Ов1-0,5 | 0,50 | 11 | 32 | 55 | 16 | 0,135 |
| Ов1-0,63 | 0,63 | 14 | 36 | 60 | 18 | 0,248 |
| Ов1-0,8 | 0,90 | 40 | 70 | 20 | 0,278 | |
| Ов1-1,0 | 1,00 | 16 | 44 | 80 | 22 | 0,411 |
| Ов1-1,25 | 1,25 | 18 | 50 | 90 | 25 | 0,464 |
| Ов1-1,6 | 1,60 | 20 | 56 | 100 | 28 | 0,781 |
| Ов1-2,0 | 2,00 | 22 | 60 | 110 | 30 | 1,068 |
| Ов1-2,5 | 2,50 | 25 | 70 | 120 | 35 | 1,545 |
| Ов1-3,2 | 3,20 | 28 | 80 | 130 | 40 | 2,123 |
| Ов1-4,0 | 4,00 | 32 | 90 | 150 | 45 | 3,176 |
| Ов1-5,0 | 5,00 | 36 | 100 | 170 | 50 | 4,530 |
| Ов1-6,3 | 6,30 | 40 | 110 | 190 | 55 | 6,225 |
| Ов1-8,0 | 8,00 | 45 | 120 | 210 | 60 | 8,714 |
| Ов1-10,0 | 10,00 | 50 | 140 | 230 | 70 | 11,976 |
| Ов1-12,5 | 12,50 | 56 | 150 | 260 | 75 | 16,763 |
| Ов1-16,0 | 16,00 | 65 | 200 | 290 | 100 | 26,440 |
| Ов1-20,0 | 20,00 | 72 | 220 | 320 | 110 | 35,380 |
